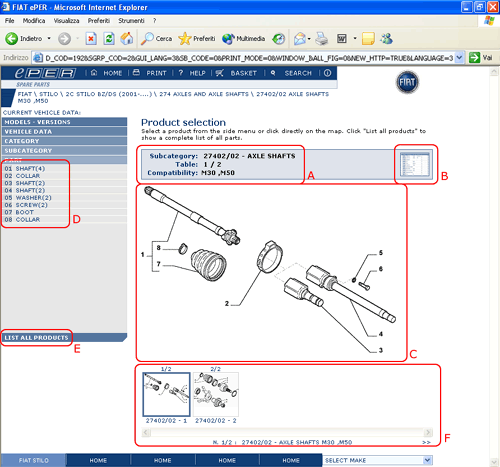

Эта страница представляет собой один из чертежей Каталога
с соответствующими детальными пояснениями.
Ниже представлены пояснения различных участков таблицы.
A
Заглавие таблицы. В заглавии содержатся : подгруппа,
в которую входит таблица, номер варианта, напр.\00,
возможность совместимости и порядковый номер таблицы
B
Часть
таблицы, позволяющая, при нажимании маусом на
различные участки, видеть детальное описание изделий,
соответствующих визуализированным чертежам. (см.
параграф 5.3.9)
C
Содержит
чертеж, где возможен непосредственный выбор исходного
номера. При нажимании маусом на исходный номер
на дисплее появляется детальное описание изделия
(см. параграф 5.3.9)
с конкретной информацией по исходным данным.
D
Описание
исходных данных. При нажимании маусом на исходный
номер на дисплее появляется детальное описание
изделия (см. параграф 5.3.9)
с конкретной информацией по исходным данным.
E
Часть
таблицы, имеющая ту же самую функцию, что и участок
B. То есть позволяет при нажимании маусом на различные
участки, видеть детальное описание изделий, соответствующих
визуализированным чертежам. (см. параграф 5.3.9).
F
Список
чертежей. Этот участок содержит список всех чертежей
(в уменьшеном масштабе), которые предварительно
были запрошены пользователем. По желанию можно
выбрать узел или сброчный узел и ознакомиться
с:
• списком всех чертежей узла (например, 274)
• списком всех чертежей сборочного узла (например,
27404)
• списком всех чертежей конкретного сборочного
узла (например, 27404/01)
При нажатии с помощью мауса на каждый чертеж,
появляется изображение окна popup, которое содержит
детальное описание чертежей, а также наличие совместимости,
(например, GD: «руль справа»)
Этот участок содержит многочисленые изображения
изделий, с которыми можно ознакомиться при помощи
подвижной полосы, расположеной снизу, под таблицей.
Все коды совместимости, использованые в таблице (например:
V1, M3, GD) могут быть расшифрованы при нажимании маусом непрсредственно
на код совместимости.
Кроме того, при нажимании маусом на икону
располагающуюся в меню справа в верхней части страницы, на
дисплее появляется изображение окна popup , которое содержит
полный список всех кодов: (наличие совместимости, факультативные
услуги, модификации ), которые встречаются на данной странице,
с подробным описанием и добавочной информацией (например,
осуществленные модификации).
•
Выберите
конкретный исходный номер из участка C или D,
чтобы перейти к таблице с детальным описанием
изделий (см. параграф 5.3.9)
и с конкретной информацией по каждому исходному
номеру.
Или
•
Выберите
A или E, чтобы перейти к таблице с детальным описанием
изделий (см. параграф 5.3.9)
с конкретной информацией по всем исходным номерам.
располагающуюся в меню справа в верхней части страницы, на
дисплее появляется изображение окна popup , которое содержит
полный список всех кодов: (наличие совместимости, факультативные
услуги, модификации ), которые встречаются на данной странице,
с подробным описанием и добавочной информацией (например,
осуществленные модификации).
