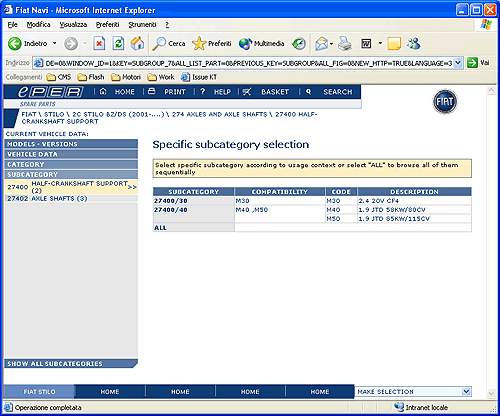

Эта таблица появляется, когда для выбраного сборочного узла
(например: 27402: AXLE SHAFTS) имеютя различные варианты конструкции,
совместимые с данными характеристиками автомобиля (например:
27402/00 и 27402/01)
Для каждого конкретного варианта конструкции указана совместимость/модификации,
позволяющие пользователю осуществить правильный выбор на основе
конкретных характеристик автомобиля.
Порядок следования:
•
Выбрать конкретный вариант конструкции например:
27402/00, годный для M1). На экране немедленно
появится первый чертеж сборочного узла.
Для дальнейших инструкций см. параграф
5.3.8.
Или:
•
Нажать
на “ВСЕ” (”ALL”) (последняя команда в центральном
меню),если желаете выявить последовательность
всех
действующих вариантов сборочных узлов.
Для дальнейших инструкций см. параграф
5.3.8.
Nota: На основе конкретных характеристик
автомобиля (например: тип двигателя, вариант конструкции,
дата выпуска), программа может уничтожить автоматически все
несовместимые сборочные узлы. Например: если был установлен
тип двигателя M1, а сборочный узел 27402/02 окажется совместимым
только с типом двигателя M5 ed M6, этот сборочный узел будет
уничтожен автоматически , и,следовательно, не появится на
экране.
