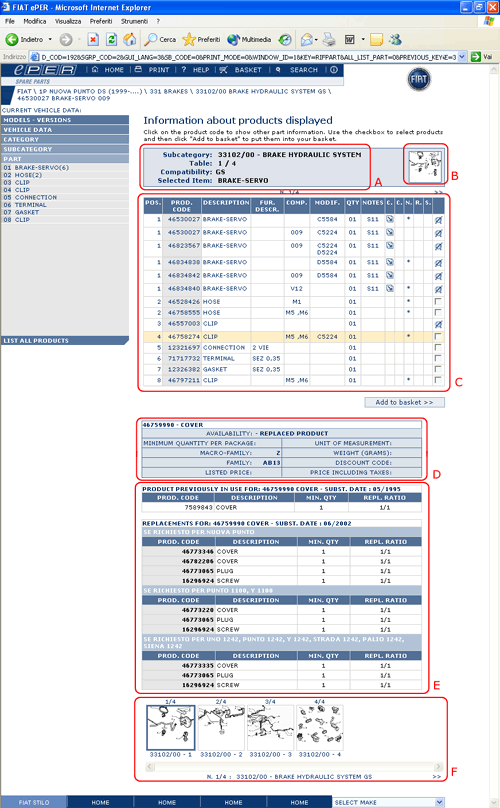

Эта таблица содержит детальное описание изделий, cоставляющих
определенную страницу текущего каталога. Для каждого изделия
имеются: указания по применению, наличие совместимости, факультативные
услуги, модификации и т.д., которые позволяют пользователю
выбрать, при одном и том же заводском номере, код изделия,
используемый для определенного типа автомобиля.
При нажатии на код изделия, на экране появляется вся относящаяся
к изделию информация по прейскуранту, а также информация о
возможной замене. На этой странице возможно выбрать изделия
с тем, чтобы поместить их в корзину. Ниже следует описание
различных участков данной таблицы.
A
Заглавие таблицы. В заглавии содержатся : подгруппа,
в которую входит таблица, номер варианта, напр.\00,
возможность совместимости и порядковый номер таблицы.
B
Часть
таблицы, позволяющая, при нажимании маусом на
различные участки, видеть изображение чертежей,
соответствующих визуализированным изделиям (см.
параграф 5.3.8)
C
Эта
часть содержит детальное описание изделий и позволяет
выбрать изделия с тем, чтобы поместить их в корзину.
Чтобы получить подробное описание каждой колонны,
см. раздел: «Информация, содержащаяся в таблице
изделий».
D
Информация
по прейскуранту. Этот участок появляется при нажатии
на код изделия в таблице и содержит, помимо цены
изделия по прейскуранту, в валюте страны, установленой
ранее в фазе SETUP, и другую информацию, например:
минимальное количество штук в упаковке, вес и
категория, к которой принадлежит изделие.
E
Эта
часть содержит информацию по замене, в случае,
если таковая имела место. Включает группу «отцы»,
т.е. изделия, отдельные части которых были заменены,
а также группу «дети», т.е. изделия из которых
было выбрана деталь на замену.
F
Описание
чертежей. Этот участок содержит описание всех
чертежей (в уменьшеном масштабе), которые предварительно
были запрошены пользователем. По желанию можно
выбрать узел или сброчный узел и ознакомиться
с:
• описанием всех чертежей узла (например, 274)
• описанием всех чертежей сборочного узла (например,
27404)
• описанием всех чертежей конкретного сборочного
узла (например, 27404/01)
При нажатии с помощью мауса на каждый чертеж,
появляется изображение, которое содержит детальное
описание изделий, а также наличие совместимости,
(например, GD: «руль справа»)
Этот участок содержит многочисленые описания изделий,
с которыми можно ознакомиться при помощи подвижной
полосы, расположеной снизу, под таблицей.

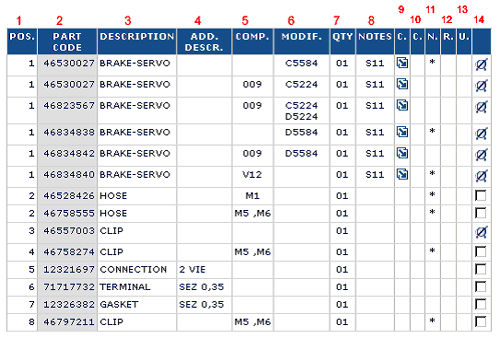

Информация содержащаяся в таблице изделий
Ниже представлено подробное описание каждой колонны, с конкретной
информацией по изделию.
Если строка таблицы слабо выделена, например, серым цветом,
это значит, что на основании конкретных характеристик автомобиля,
установленых ранее (например: Объем Двигателя, Сторона Руля,
Дата Выпуска и т.д.) то соответствующее строке изделие не
может быть использовано в данном автомобиле.
Если строка таблицы выделена обычным цветом, необходимо все
же проконтролировать «вручную» соответственность изделия данному
автомобилю, анализируя графы Совместимость и Модификации (см.
указания ниже).
1
Исходные
данные. Исходный номер, указывающий положение
изделия в соответствующей таблице.
2
Код
изделия. Это код, служащий для заказа
изделия. При нажатии на код изделия, в нижней
части таблицы появляется детальная информация
по прейскуранту и по возможной замене изделия
если таковая является необходимой.
3
Описание
изделия.
4
Дополнительное
описание. Этот участок может содержать
дополнительную информацию об изделии.
5
Совместимость.
Эта часть содержит информацию, определяющую применяемость
изделия на основе конкретных характеристик автомобиля:
тип двигателя (например, M5), версия (например,
V12), наличие факультативных услуг, (например,
009=кондиционированый воздух), сторона руля (например,
GD=руль справа).
Коды совместимости поделены следующим образом,
в зависимости от пользовния тем или иным знаком:
‘,’ (запятая) со значением «или»
‘+’ (плюс) со значением «в сочетании с»
Для большей наглядности приведем здесь несколько
примеров формул и их значений:
M1,M2: изделие применимо только к типу двигателя
M1 или M2
V1+009: изделие применимо только к версии V1,
если в ней присутствует такая факультативная услуга
как 009= кондиционированый воздух.
GD(M1,M3): изделие применимо только к автомобилям
с правосторонним рулем и к типу двигателя M1 или
M3.
При нажатии на код совместимости появляется соответствующее
описание в окне popup. Чтобы визуализировать описания
всех кодов, встречающихся на странице, использовать
икону
.
6
Модификации.
Этот участок содержит информацию, определяющую
применяемость изделия на основе модификаций, произведенных
на данном автомобиле. Каждая модификация определена
4 цифрами (например, 5584)и преред имеется индекс
‘C’ или ‘D’ , где:
‘C’ означает, что интересующее
изделие было устранено вследствии произведенной
модификации (ввод в действие модификации).
‘D’ means that the relevant product was introduced
following the realisation of the modification
(activation of the modification)
Ввод в действие модификации может происходить
от даты, от номера двигателя, или от номера шасси.
При нажатии на код модификации появляется соответствующее
описание в окне popup. Чтобы визуализировать описания
всех кодов, встречающихся на странице, использовать
икону .
7
Количество.
Количество штук изделий.
8
Примечания.
Этот участок может содержит код примечания, представляющего
собой дополнительную информацию об изделии. При
нажатии на код примечания, на экране появляется
соответствующая информация.
9
Описание
сложных изделий. Когда появляется икона
значит изделие состоит из ряда комплектующих.
При нажатии на икону можно перейти к детальному
описанию и к Таблице чертежей
комплектующих.
10
Цвет.
Этот участок может содержать код расцветок изделий
(например, чехлов).
11
Новинка.
Если этот участок помечен звездочкой ‘*’ означает,
что изделие является новинкой, то есть первый
раз включено в каталог.
12
Восстановленое
изделие. Этот участок может содержать
код восстановленого изделия, эквивалентного новому
изделию.
13
Код
каркаса. Если предыдущая графа «восстановленое
изделия» заполнена. то данная графа содержит код
изначального изделия, подлежащего замене, так
называемого каркаса.
14
Корзина.
Этот участок обычно состоит из одной клетки, где
проставляется пометка, поместить или не поместить
изделие в корзину. Если вместо клетки появляется
икона, значит изделие не подлежит заказу. В этом
случае, при нажатии на икону, на экране появляется
более подробная информация. При нажатии на надпись
«Поместить в корзину»(“Add to basket”) все отмеченые
изделия переходят в корзину.
.
значит изделие состоит из ряда комплектующих.
При нажатии на икону можно перейти к детальному
описанию и к
